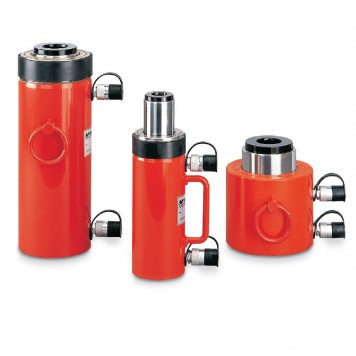

Гидроцилиндры (домкраты) с полым штоком серии YCH

Артикул: YCH
Гидроцилиндры (домкраты) с полым штоком серии YCH-0
Гидроцилиндры (домкраты) с полым штоком серии YCH-1
273337 руб.
В наличии на складе в Германии
Доступные варианты

Гидроцилиндры двухстороннего действия с гидравлическим возвратом от 33 до 140 тонн, рабочее давление 700 бар

В принципе одинаковые области применения как и модель YCS, но с гидровозвратом штока, что позволяет автоматизировать рабочий процесс.



ВНИМАНИЕ!!! Модель YCH-33/150 в наличии, на складе в Москве, по специальной цене 162000 руб.!!!



Параметры моделей:

Класс-по-г/п, тонн   Тип  EAN-No. 4025092*  Сила , кН   Ход штока, мм  Диам. отверстия, мм Объем цилиндра, см3 Вес, кг
33 YCH-33/150 *150965 335/180 150 33 716 19
33 YCH-33/250 *150972  335/180 250 33 1200 25
62 YCH-62/250 *150989 618/300 250 55 2220 55
93 YCH-93/250 *150996 930/450 250 55 3320 82
100 YCH-100/40 *151009 1000/500 40 55 578 38
140 YCH-140/200 *151016 1400/700 200 80 4080 115

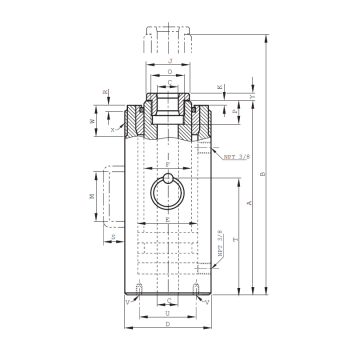

Размеры:

Модель

 YCH-33/150

 YCH-33/250

YCH-62/250

YCH-93/250

YCH-100/40

 YCH-140/200

A, mm

300

405

440

450

175

365

B, mm

450

655

690

700

215

565

C, mm

33

33

55

55

55

80

D, mm

114

114

163

193

200

253

E, mm

90

90

130

150

155

195

F, mm

67

67

105

120

125

160

J, mm

62

62

96

110

110

145

K, mm

3

3

5

5

5

5

M, mm

120

120

-

-

-

-

O, mm

M48 x 1.5

M48 x 1.5

M78 x 2

M85 x 2

M85 x 2

M115 x 2

P, mm

30

20

40

45

45

50

R, mm

5

5

5

5

-

-

S, mm

51

51

24

30

24

30

T, mm

-

-

290

290

115

240

U, mm

92

92

135

160

165

210

V, mm

4 x M10 4

4 x M10

4 x M12

4 x M16

4 x M16

4 x M16

W, mm

40

40

50

65

-

-

X, mm

M110 x 2

M110 x 2

M160 x 3

M190 x 3

-

-

Y, mm

10

10

12

15

15

18
