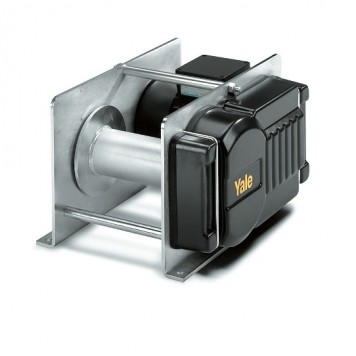

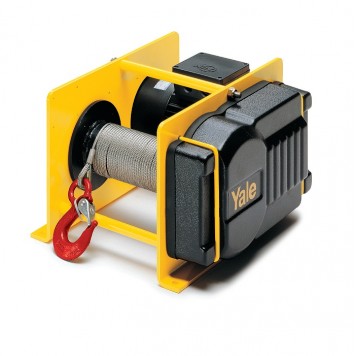

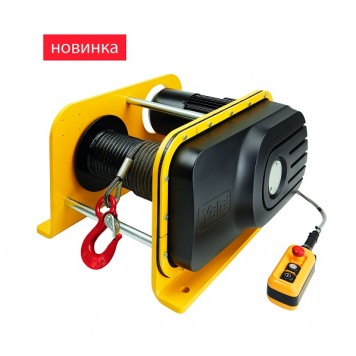

Лебедка электрическая Yale RPE 2-13 (г/п 250кг)
ВНИМАНИЕ!!! На сайте указана ориентировочная цена электролебедки Yale RPE 250 кг без учета стоимости каната. Стоимость каната и других моделей лебедок можно уточнить у наших менеджеров.
Компактная экономичная лебедка для решения производственных и монтажных заданий. Эта модель проста по конструкции, универсальна, может быть установлена в любом положении.
Компактность - Компактная конструкция благодаря вмонтированному внутрь лебёдки двигателю.
Распространенные режимы питания - Напряжение питания 380В/50 Гц/3 фазы или 220В/50 Гц/1 фаза.
Соответствие международным стандартам надежности - Cтепень защиты IP 54. Класс нагревостойкости изоляционного материала: F
Дополнительная безопасность при работе с тяжелыми грузами - Фрикционная противоперегрузочная муфта в лебёдке грузоподъёмностью 1000 кг.
Удобство при эксплуатации - Редуктор с косозубыми шестернями обеспечивает высокую плавность хода. Смазывание густой смазкой даёт возможность использования в любом положении.
Безопасность при работе с грузом - Дисковый пружинный нажимной тормоз, встроенный в двигатель, для надёжного удержания груза в случае аварийного прерывания электропитания.
Барабан с гладкой поверхностью - Барабан для намотки каната в стандартном исполнении - с гладкой поверхностью.
Напряжение управения - Прямое управление или контакторное 42В.
Дополнительные опции:
1. Концертное исполнение - Концертное исполнение по BGV C1
2. Различные исполнения барабанов - Удлиненный барабан - для намотки каната большей длины.
Барабан с насечкой - для улучшенной укладки каната. "Двойной" барабан - с перегородкой, разделяющий барабан на две части, для одновременной работы двух канатов.
3. Концевой выключатель - Для ограничения хода каната в обе стороны. Оснащение возможно только при контакторном управлении 42 В.
4. Выключатель при спаде натяга - Выключатель при провисании каната. Оснащение возможно только при контакторном управлении 42 В.
5. Преобразователь частоты - Для бесступенчатого изменения скоростных режимов.
Параметры моделей
|
Модель |
Грузо-подъёмность верхнего слоя каната (кг) |
Скорость намотки (м/мин) |
Диаметр каната (мм) |
Мощность двигателя (кВт) |
Коэффициент занятости (ED%), % часа
|
|
|
первого слоя |
верхнего слоя |
|||||
|
RPE 5-6 |
500 |
4,6 |
6,6 |
6 |
0,55 |
40 |
|
RPE 5-12L |
500 |
8,7 |
12,6 |
6 |
1,1 |
40 |
|
RPE 9-6 |
990 |
5,1 |
6,5 |
8 |
1,1 |
40 |
|
RPE 10-6* |
1000 |
5,1 |
6,5 |
8 |
1,1 |
40 |
|
RPE 20-6* |
2000 |
5,2 |
7,6 |
12 |
2,2 |
40 |
|
Модель |
Канатоёмкость барабана |
Собственная масса, без каната |
|||
|
(м) |
(кг) |
||||
|
первого слоя |
общая |
Стандартный барабан |
Удлинённый барабан L |
Удлинённый барабан XL |
|
|
RPE 5-6 |
7,4 |
38 |
34 |
41 |
49 |
|
RPE 5-12L |
11,3 |
57 |
— |
47 |
54 |
|
RPE 9-6 |
10,1 |
37 |
78 |
88 |
104 |
|
RPE 10-6* |
10,1 |
37 |
79 |
89 |
105 |
|
RPE 20-6* |
13,2 |
49 |
185 |
213 |
235 |
*Модели с защитой от перегрузки.
Коэффициент занятости моторов 40% часа.
Параметры моделей с увеличенной канатоемкостью, гладкий барабан
|
Модель |
Грузоподъёмность верхнего слоя каната (кг) |
Размер барабана |
Канатоёмкость (м) |
|||
|
1 слой |
2 слой |
3 слой |
4 слой |
|||
|
RPE 2-13 L |
250 |
2 |
16 |
36 |
57 |
80 |
|
RPE 5-6 L |
500 |
2 |
11 |
25 |
40 |
58 |
|
RPE 5-12 L |
500 |
2 |
11 |
25 |
40 |
57 |
|
RPE 9-6/10-6 L |
990/1000 |
2 |
15 |
35 |
56 |
— |
|
RPE 20-6 L |
2000 |
2 |
20 |
46 |
74 |
— |
|
RPE 2-13 XL |
250 |
3 |
44 |
94 |
148 |
200 |
|
RPE 5-6 XL |
500 |
3 |
30 |
65 |
105 |
140 |
|
RPE 5-12 XL |
500 |
3 |
65 |
105 |
149 |
— |
|
RPE 9-6/10-6 XL |
990/1000 |
3 |
30 |
67 |
107 |
— |
|
RPE 20-6 XL |
2000 |
3 |
34 |
74 |
120 |
— |
Параметры моделей с насечкой на барабане (рекомендуется для однослойной намотки)
|
Модель |
Грузоподъёмность верхнего слоя каната (кг) |
Размер барабана |
Канатоёмкость (м) |
|
|
первого слоя |
общая |
|||
|
RPE 2-13 R |
250 |
1 |
8,8 |
43 |
|
RPE 5-6 R |
500 |
1 |
6,2 |
33 |
|
RPE 9-6/10-6 R |
990/1000 |
1 |
8,2 |
30 |
|
RPE 20-6 R |
2000 |
1 |
12 |
44 |
|
RPE 2-13 LR |
250 |
2 |
13,3 |
64 |
|
RPE 5-6 LR |
500 |
2 |
9,5 |
49 |
|
RPE 5-12 LR |
500 |
2 |
9,5 |
49 |
|
RPE 9-6/10-6 LR |
990/1000 |
2 |
12,9 |
47 |
|
RPE 20-6 LR |
2000 |
2 |
16,8 |
61 |
|
RPE 2-13 XLR |
250 |
3 |
35,3 |
165 |
|
RPE 5-6 XLR |
500 |
3 |
25,7 |
128 |
|
RPE 5-12 XLR |
500 |
3 |
25,7 |
128 |
|
RPE 9-6/10-6 XLR |
990/1000 |
3 |
25,2 |
89 |
|
RPE 20-6 XLR |
2000 |
3 |
27,9 |
99 |

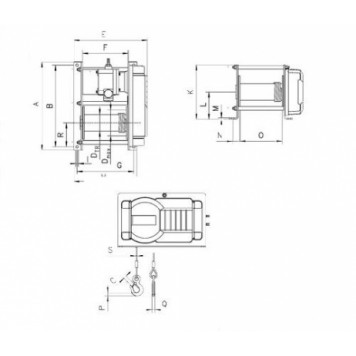

Размеры (400В прямое управление, стандартный барабан)
|
Модель |
RPE 2-13 |
RPE 5-6 |
RPE 5-12 |
RPE 9-6 |
RPE 10-6 |
|
A,мм |
405 |
405 |
405 |
525 |
525 |
|
B,мм |
375 |
375 |
375 |
485 |
485 |
|
C,мм |
18 |
18 |
18 |
25 |
25 |
|
DTR,мм |
76 |
76 |
76 |
108 |
108 |
|
D макс,мм |
104 |
118 |
118 |
148 |
148 |
|
DA,мм |
150 |
150 |
150 |
180 |
180 |
|
E,мм |
338 |
338 |
428 |
450 |
450 |
|
F,мм |
210 |
210 |
300 |
270 |
270 |
|
G,мм |
260 |
260 |
350 |
345 |
345 |
|
H,мм |
290 |
290 |
380 |
380 |
380 |
|
I,мм |
11 |
11 |
11 |
13 |
13 |
|
K,мм |
250 |
250 |
250 |
340 |
340 |
|
L,мм |
125 |
125 |
125 |
170 |
170 |
|
M,мм |
6 |
6 |
6 |
10 |
10 |
|
N,мм |
33 |
33 |
33 |
47.5 |
47.5 |
|
O,мм |
194 |
194 |
284 |
250 |
250 |
|
P,мм |
19 |
19 |
19 |
24 |
24 |
|
Q,мм |
13 |
13 |
13 |
19 |
19 |
|
R,мм |
125 |
125 |
125 |
170 |
170 |
|
S,мм |
4 |
6 |
6 |
8 |
8 |
|

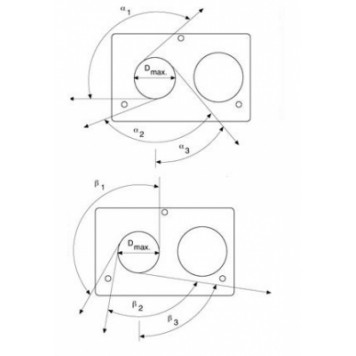

a1,град |
130 |
130 |
130 |
145 |
145 |
|
a2,град |
110 |
110 |
110 |
125 |
125 |
|
a3,град |
40 |
40 |
40 |
50 |
50 |
|
b1,град |
150 |
150 |
150 |
155 |
155 |
|
b2,град |
90 |
90 |
90 |
100 |
100 |
|
b3,град |
80 |
80 |
80 |
83 |
83 |
