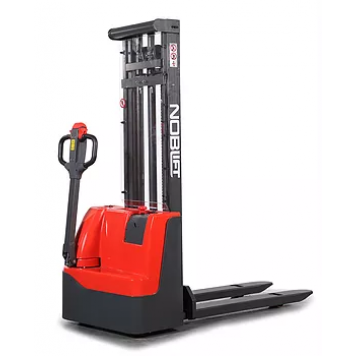

Электрический самоходный штабелер ECL10

Артикул: ECL10
235800 руб.
В наличии на складе в Москве

Указанная цена соответствует базовой комплектации. В зависимости от наличия на складе, цена может отличаться.



Cамоходный штабелер начального уровня с грузоподъемностью 1000кг и высотами подъема до 3500 мм. Оснащаются необслуживаемыми батареями со встроенным зарядным устройством

Cтандартная комплектация включает:

  • DC-двигатель хода
  • Контроллер Curtis

Опционально доступно:

  • Версия с регулируемыми вилами

Штабелеры ECL10 являются оптимальным выбором для грузоподъемных операций, носящих нерегулярный характер.

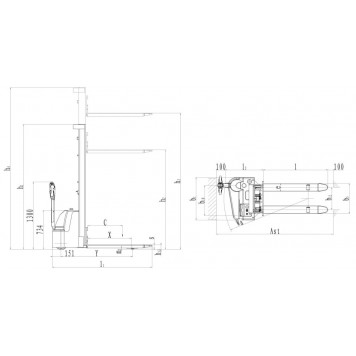

Основные технические параметры:

Основныепараметры 1.2 Модель   ECL 1029 ECL 1029 M
1.3 Питание (аккумулятор, дизель, бензин, газ, ручное)   Аккумулятор
1.4 Положение оператора   Пеший
1.5 Грузоподъемность Q (т) 1.0
1.6 Центр загрузки c (мм) 600
1.8 Расстояние от центра оси до вил x (мм) 800 733
1.9 Колесная база y (мм) 1281
Массы 2.1 Полная масса кг 510 756
2.2 Нагрузка на переднюю/заднюю ось с грузом кг 580/930 786/970
2.3 Нагрузка на переднюю/заднюю ось без груза кг 385/125 530/226
Колеса, ходовая часть 3.1 Шины   Полиуретан (PU)
3.2 Размер передних (ведущих) колес Øxw(мм) Ø220 × 70
3.3 Размер задних колес Øxw(мм) Ø80 × 93
3.4 Дополнительные колеса(размеры) Øxw(мм) Ø124 × 60
3.5 Колеса, количество передних/задних колес (x — ведущие)   1x+1 / 2
3.6 Колея передних колес b10 (мм) 529
3.7 Колея задних колес b11 (мм) 420 1130-1500
Размеры 4.2 Габаритная высота мачты минимальная h1 (мм) 1950 1935
4.3 Высота свободного подъема h2 (мм) 70
4.4 Высота подъема h3 (мм) 2840
4.5 Габаритная высота мачты максимальная h4 (мм) 3325 3420
4.9 Высота ручки в рабочем положении мин. / макс. h14 (мм) 785/1300
4.15 Высота вил в нижнем положении h13 (мм) 85 40
4.19 Общая длина l1 (мм) 1800 1838
4.20 Длина до фронта вил l2 (мм) 632 700
4.21 Общая  ширина b1 (мм) 800 1250
4.22 Размеры вил s/e/l (мм) 60/150/1150 35/100/11501)
4.25 Расстояние между вил b5 (мм) 570 282 — 800
4.32 Клиренс в центре базы m2 (мм) 29 25
4.34 Ширина прохода с паллетой800X1200 Ast (мм) 2250 2300
4.35 Радиус разворота Wa (мм) 1485
Характеристики 5.1 Скорость движения, с грузом/без груза км/ч 4.3/4.5
5.2 Скорость подъема, с грузом/без груза м/с 0.11/0.16
5.3 Скорость движения вил вниз, с грузом/без груза м/с 0.13/0.11
5.8 Преодолимый уклон максимальный, с грузом/без груза % 5/10
5.10 Тормозная система   Электромагнитная
Параметры электрической системы 6.1 Мощность двигателя движения S2  60min кВт 0.45
6.2 Мощность двигателя подъемаS3  7,5% кВт 2.2
6.3 Стандарт АКБ
6.4 Напряжение питания, номинальная емкость K5 В/Ач 2х 12/ 852)
6.5 Вес аккумулятора кг 2х 25
6.6 Потребление энергии согласно циклу VDI кВтч/ч 0.73 0.76
Другое 8.1 Тип управления ходом   DC
8.4 Уровень шума согласно EN 12053 dB(A) <70

Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.


1) Опция: 35/100/950
2) Опция: 2x 12В/105Ач

Прочие данные:

1.2 Модель   ECL
1016
ECL
1020
ECL
1032
ECL
1035
ECL
1016 M
ECL
1020 M
ECL
1032M
ECL
1035M
1.8 Расстояние от центра оси до вил x (мм) 821 809 745 733
2.1 Полная масса кг 430 450 525 540 676 696 771 786
4.2 Габаритнаявысота мачтыминимальная h1(мм) 1950 2350 2100 2250 1935 2335 2085 2235
4.3 Высотасвободногоподъема h2мм) 1530 1930 70 70 1530 1930 70 70
4.4 Высотаподъема h3(мм) 1530 1930 3140 3440 1530 1930 3140 3440
4.5 Габаритнаявысота мачтымаксимальная h4(мм) 1950 2350 3625 3925 2120 2520 3720 4020
4.20 Длина дофронта вил l2(мм) 620 632 688 700
4.34 Ширина прохода с паллетой800X1200 Astмм) 2236 2245 2290 2300
6.6 Потребление энергии согласно циклу VDI кВтч/ч 0.68 0.73 0.71 0.76
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
