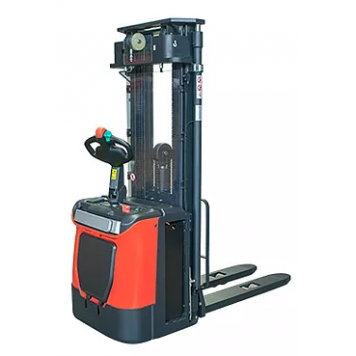

Электрический самоходный штабелер PS 16N

Артикул: PS 16N
Электрический самоходный штабелер PS 16N-0
Электрический самоходный штабелер PS 16N-1
Электрический самоходный штабелер PS 16N-2
698890 руб.
В наличии на складе в Москве

Указанная цена соответствует базовой комплектации. В зависимости от наличия на складе, цена может отличаться.

Самоходные штабелеры профессионального модельного ряда PSxxN грузоподъемностью 1200 кг, 1600 кг и 2000 кг. Основные комплектующие техники данного модельного ряда произведены общемировыми лидерами в своих сегментах.
Штабелеры данной серии компактны и обладают малым радиусом разворота и высокой маневренностью, а также способны развивать скорость до 8 км/ч

Cтандартная комплектация:

  • АС-двигатель хода Schabmuller
  • Редуктор ZF
  • Ведущее колесо Rader Vogel или Wicke
  • Контроллер Zapi
  • Электромагнитный тормоз Intorq
  • Ручка управления Rema с технологией CAN-BUS
  • Гидравлическая станция VIBO или HPI
  • Автоматическое зарядное устройство
  • Интегрированный дизайн платформы и поручней
  • Переработанная система амортизации платформы
  • Защитные поручни и откидная платформа оператора
  • EPS — электрическое рулевое управление для PS20N
  • Пластиковый масляный бак
  • Металлическая крышка АКБ

Опционально доступны:

  • Боковая выемка батареи для PS 16N / PS 20N
  • EPS — электрическое рулевое управление для PS16N
  • Пропорциональный подъем
  • Панель с PIN кодом
  • Система автоматического долива воды Aquamatic
  • Li-ion аккумулятор
  • Встроенное зарядное устройство для PS12NC / PS16N
  • Защитная решетка на каретке вил

Штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.



Технические параметры базовой модели:

Основные параметры 1.2 Модель   PS 12NC (3600) PS 16N (5500) PS 20N (4600)
1.3 Тип   Самоходный
1.4 Положение оператора   Пеший / Стоя
1.5 Грузоподъемность Q (кг) 1200 1600 2000
1.6 Центр загрузки c (мм) 600
1.8 Расстояние от центра оси до вил x (мм) 647
1.9 Колесная база y (мм) 1167 1215 1327
Массы 2.1 Масса кг 1080 1380 1620
2.2 Нагрузка на переднюю/заднюю ось
с грузом		 кг 860/1420 1040/1940 1210/2410
2.3 Нагрузка на переднюю/заднюю ось
без груза		 кг 780/320 940/440 1090/540
Колеса, ходовая часть 3.1 Тип колес   Полиуретан (PU)
3.2 Размер передних (ведущих) колес   Ø230х70
3.3 Размер задних колес   Ø80х70
3.4 Дополнительные колеса   Ø150х54
3.5 Кол-во колес спереди/сзади
(х-ведущие)		   1х+1/4
3.6 Колея передних колес b10 (мм) 510
3.7 Колея задних колес b11 (мм) 390
Размеры 4.2 Габаритная высота (min) h1 (мм) 2308 2410 2228
4.3 Свободный подъем h2 (мм) 1760 1820 1520
4.4 Высота подъема h3 (мм) 3530 5430 4530
4.5 Габаритная высота (max) h4 (мм) 4088 6110 5208
4.9 Высота ручки (min/max) h14 (мм) 950/1350
4.15 Высота вил в нижнем положении h13 (мм) 90
4.19 Общая длина l1 (мм) 1855 1) 1896 1) 2025 1)
4.20 Длина до фронта вил l2 (мм) 705 1) 746 1) 875 1)
4.21 Общая ширина b1 (мм) 790
4.22 Размеры вил s/e/l (мм) 60/180/1150
4.25 Ширина вил b5 (мм) 570
4.32 Клиренс в центре базы m2 (мм) 28 28 23
4.34 Ширина прохода с паллетой 800×1200 Ast (мм) 2250 1) 2290 1) 2420 1)
4.35 Радиус разворота Wa (мм) 1380 1) 1420 1) 1550 1)
Характеристики 5.1 Скорость движения
(с грузом/ без груза)		 км/ч 7.0/8.0 6.0/7.0 6.0/7.0
5.2 Скорость подъема
(с грузом/ без груза)		 м/с 0.09/0.14 0.13/0.20 2) 0.13/0.20 2)
5.3 Скорость движения вил вниз
(с грузом/ без груза)		 м/с 0.25/0.20 0.28/0.33 2) 0.28/0.33 2)
5.8 Преодолимый уклон max
(с грузом/ без груза)		 % 6/12 6/12 6/12
5.10 Тормозная система   Электромагнитный тормоз
Параметры электрической системы 6.1 Мощность двигателя движения кВт 1.4 1.4 1.4
6.2 Мощность двигателя подъема кВт 1.5 3.0 / 3.2 2) 3.0 / 3.2 2)
6.3 Стандарт АКБ   2VBS 3VBS 3PzS
6.4 Напряжение питания,
номинальная емкость АКБ		 В/Ач 24/180 24/270 24/350
6.5 Масса АКБ кг 175 230 288
6.6 Потребление энергии
в соотв. с циклом VDI		 кВтч/ч 0.95 1.34 1.70
Другое 8.1 Тип управления ходом   AC-speed control
8.4 Уровень шума dB(A) <70

Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.


1) C опущенной платформой для оператора- +440мм
2) Данные указаны для моделей с гидростанцией HPI с пропорциональным подъемом/спуском

Параметры доступных мачт:

  Габаритная высота мачты минимальная h1 (мм) Высота свободного подъема h2 (мм) Высота подъема h3 (мм) Габаритная высота мачты максимальная h4 (мм) Высота вил максимальная h3 + h13 (мм)
PS 12N
DX 1958 — 2830 3380 2920
2108 — 3130 3680 3220
2308 — 3530 4080 3620
DX с функцией свободного подъема (FFL) 1958 1410 2830 3380 2920
2108 1560 3130 3680 3220
2308 1760 3530 4080 3620
PS 16N
DX 1958 — 2830 3380 2920
2108 — 3130 3680 3220
2308 — 3530 4080 3620
DX с функцией свободного подъема (FFL) 1958 1410 2830 3380 2920
2108 1560 3130 3680 3220
2308 1760 3530 4080 3620
TX 2008 — 4230 4780 4320
2108 — 4530 5080 4620
TX с функцией свободного подъема (FFL) 1708 1120 3330 3880 3420
1908 1320 3930 4480 4020
2008 1420 4230 4780 4320
2108 1520 4530 5080 4620
2241 1654 4930 5480 5020
2343 1756 5230 5780 5320
2410 1800 5430 6110 5520
PS 20N
DX 2078 — 2830 3500 2920
2228 — 3130 3800 3220
2428 — 3530 4200 3620
DX с функцией свободного подъема (FFL) 1978 1310 2630 3300 2720
2078 1410 2830 3500 2920
2228 1560 3130 3800 3220
2428 1760 3530 4200 3620
TX 2128 — 4230 4900 4320
2228 — 4530 5200 4620
TX с функцией свободного подъема (FFL) 1978 1310 3930 4600 4020
2128 1420 4230 4900 4320
2228 1520 4530 5200 4620



Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
