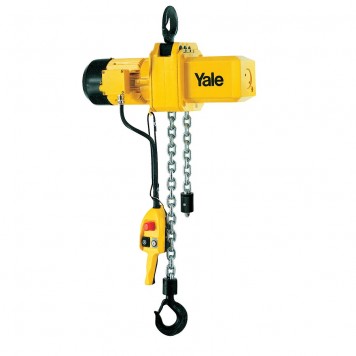

Таль электрическая односкоростная (г/п 3 т) Yale CPE 30-5 (380 В, 50 Гц)
Тельфер электрический Yale CPE 30-5 (3 т, 380 В, 50 Гц) является высококачественным изделием для профессионального использования. Таль впечатляет производительностью и долговечностью.Чёткое разделение конструктивных элементов (трёхузловая конструкция) обеспечивает простое и недорогое обслуживание.
Параметры модели
Модель | Грузоподъёмность / полиспаст | Калибр цепи d x p, мм | Класс по FEM / ISO | Основная скорость подъёма, м/мин | Мощность мотора тали на основной скорости, кВт | Коэффициент занятости мотора на основной скорости, % часа | Вес с крюком для подвески (кг) | Вес с крантележкой без привода (кг) | Вес с приводной крантележкой, кг | Все с электрической крантележкой, кг |
CPE 30-5 | 3000/1 | 11×31 | 1Bm/M3 | 5 | 2,8 | 25 | 88 | 150 | 154 | 164 |
Особенности
-
Модификации по скорости - модель CPE - односкоростная.
-

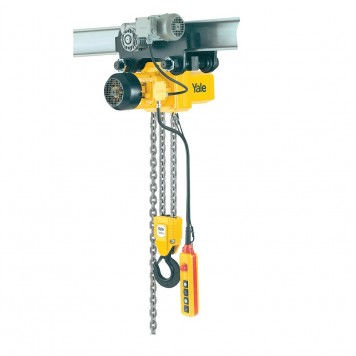

Модификации по вариантам крантележки - CPE(F) VTP - модель на крантележке без привода. CPE(F) VTE - модель на крантележке с электрическим приводом односкоростная, VTEF - двухскоростная.
-
Оптимальная конструкция редуктора - планетарный редуктор, работающий в масляной ванне, отличается особой плавностью хода и обеспечивает незначительную конструктивную высоту (см. размер А в таблице размеров).
-
Контакторное управление - контакторное управление 42В в стандартном исполнении.
-
Безопасность - фрикционная муфта против перегрузки.
-
Плавный ход цепи - звёздочка грузовой цепи с 5-ю гнёздами с прецизионно выполненными карманами под звенья гарантирует плавный ход грузовой цепи.
-
Надежная цепь - оцинкованная высокопрочная круглозвённая цепь.
-
Надежная тормозная система - асинхронный двигатель оборудован пружинным электромагнитным тормозом с возможностью настройки, надёжно удерживающим груз даже при аварийном прерывании электропитания.
-
Повышенная продолжительность работы - двигатель рассчитан на длительную продолжительность включения.
-
Защита двигателя - Модели этой серии оснащены предохранителем перегрева двигателя посредством биметаллического датчика. Двигатель с защитой IP 54, класс нагревостойкости изоляции F.
-
Рабочее напряжение - стандартное рабочее напряжение 380В, 50 Гц, 3 фазы.
-
Минимальный шум при работе - очень плавный, почти бесшумный ход тали
Дополнительные опции
-
Цепь и/или крюк из нержавеющей стали.
-
Контейнер цепи
-
Прямое безрелейное управление
-
Прочие виды рабочего напряжения на заказ
-
Исполнение на крантележке с малой конструктивной высотой
-
Концевые выключатели тали и/или крантележки
Параметры крантележек:
Грузоподъемность (кг) | Исполнение крантележки по ширине | Ширина полки балки b (мм) | Толщина полки балки t max (мм) | Радиус дуги мин.(м) | Скорость перемещения электро- крантележки при 50Hz | Мощность двигателя электро- крантележки при 50Hz (кВт) |
1600-5000 | A | 98-180 | 27 | 2 | 11 или 11/2,8 | 0,37 или 0,3/0,09 |
1600-5000 | B | 180-300 | 27 | 1,8 | 11 или 11/2,8 | 0,37 или 0,3/0,09 |
7500-10000 | B | 125-310 | 40 | 1,8 | 5 или 5/1,25 | 0,55 или 0,55/0,12 |

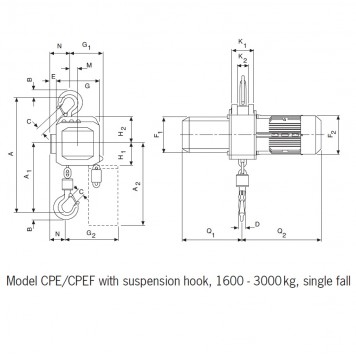

Размеры модели
Модель | CPE/CPEF 30-5 |
A,мм | 516 |
A1,мм | 286 |
A2(13м),мм | 430 |
A2(21м),мм | 530 |
B,мм | 35 |
C,мм | 37 |
D,мм | 24 |
E,мм | 24 |
F1,мм | 160 |
F2,мм | 178 |
G,мм | 220 |
G1,мм | 180 |
G2(13м),мм | 257 |
G2(21м),мм | 277 |
H1,мм | 110 |
H2,мм | 135 |
K1,мм | 100 |
K2,мм | 51 |
M,мм | 50 |
N,мм | 84 |
Q1,мм | 280 |
Q2(CPE),мм | 362 |
Q2(CPEF),мм | 417 |
Характеристики | |
Вес с крантележкой без привода | 150 кг |
Вес с крюком для подвески | 88 кг |
Вес с приводной крантележкой | 154 кг |
Вес с электрической крантележкой | 164 кг |
Грузоподъемность | 3 000 кг |
Класс по FEM / ISO | 1Bm / M3 |
Коэффициент занятости мотора | 25 % часа |
Мощность мотора тали на основной скорости | 2.8 кВт |
Напряжение питания | 380 В |
Основная скорость подъёма | 5 м/мин |
Привод | Электрический |
Размер цепи | 11x31 мм |
