Таль ручная цепная Yalelift 360 ATEX 500 (500 кг), взрывозащищенное исполнение

Производители Yale Industrial Products GmbH
Артикул: Yalelift 360 ATEX 500
92157 руб.
В санкциях. Доступны аналоги
Доступные варианты

Таль ручная Yalelift 360 ATEX 500 (500 кг), взрывозащищенное исполнение - богатая функциональность и широкий диапазон параметров: однозначное превосходство над всеми классическими вариантами талей. Области использования как и условия работы расширены далеко за пределы возможностей классических ручных талей. На основе директивы 94/9/EC Europeaon этот модель была развита для использования в потенциально взрывоопасных условиях (зоны ATEX).

Температура тормоза особенно важна для ручного грузоподъемного оборудования, используемого во взрывоопасных зонах. Тесты показали, что температура значительно увеличивается во время процесса опускания груза. После анализа потенциальных опасностей воспламенения, и проведения множества температурных тестов, все потенциальные угрозы были устранены благодаря решениям, воплощенным в конструкции ручной тали Yalelift 360 AYEX.

Варианты исполнения взрывозащиты:

  • самая лёгкая – Basic – соответствует классификации ATEX Ex II 3 GD с IIB T4 или Ex II 2 GD с IIA T4. Эти тали подходят для помещений, в которых взрывоопасная атмосфера при нормальной работе отсутствует, и может появиться только в случае неисправности. Вещество, образующее взрывоопасную среду в смеси с воздухом, должно обладать низкой или средней способностью к воспламенению (требует большой базовой энергии для воспламенения). Это исполнение талей также применяется для коррозионно-опасных сред без опасности воспламенения атмосферы.

  • средняя – Medium – соответствует ATEX Ex II 2 GD с IIB T4. Тали с такой степенью защиты применяются в помещениях, в которых взрывоопасная атмосфера возникает иногда при нормальной работе оборудования. Вещество, образующее взрывоопасную среду в смеси с воздухом, обладает средней способностью к воспламенению (требует не очень большой базовой энергии для воспламенения).

  • наивысшая – High – соответствует классификации ATEX Ex II 2 GD с IIC T4. Эта степень защиты применяется при часто возникающей взрывоопасной атмосфере или если вещество, образующее взрывоопасную среду в смеси с воздухом, обладает высокой способностью к воспламенению (требует небольшой базовой энергии для воспламенения).

Преимущества модели:

  • Прочный корпус из штампованной стали. Защищает внутренние детали даже в сложных условиях окружающей среды.

  • Вращающаяся на 360° направляющая ручной цепи. Позволяет управлять талью под любым углом, эффективно используя пространство и не находясь под грузом.

  • Безопасная и тихая работа тормоза. В нём нет самых уязвимых деталей – «собачек», а все остальные детали изготовлены из высококачественных материалов, оцинкованы или хромированы для увеличения стойкости к коррозии.

  • Направляющая цепи и редуктор почти полностью закрыты. Даже при самых сложных условиях окружающей среды внутренние детали редуктора остаются защищёнными.

  • Грузовая цепь оцинкованная, ручная цепь из нержавеющей стали.

  • Крюки – подвесной и грузовой – кованные, при перегрузке разгибаются, а не ломаются. Крюки могут поворачиваться на 360° и снабжены предохранительной защёлкой.

  • Специальное покрытие, предотвращающее образование искр.

  • Для тали в исполнении ATEX Medium и ATEX High крюки покрыты медью.

  • Для исполнения ATEX High применяется грузовая цепь из нержавеющей стали.

Дополнительные опции

  • Настраиваемая фрикционная муфта для защиты от перегрузки.

  • Контейнер для сбора цепи.

  • Легко преобразовать таль из стационарной в передвижную с помощью крантележки во взрывобезопасном исполнении.

  • Для передвижных талей – стопор перемещения по балке в ненагруженном состоянии. Это применяется на кораблях или в подветренных зонах.

  • Исполнение передвижной тали с уменьшенной строительной высотой, обозначается LH.

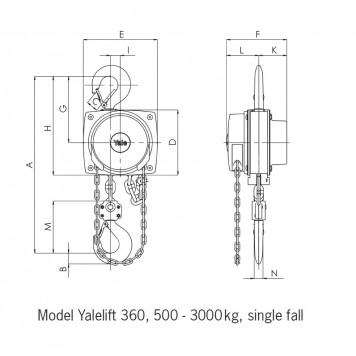

Размеры

Модель YL 360 ATEX 500 YL 360 ATEX 1000 YL 360 ATEX 2000 YL 360 ATEX 3000 YL 360 ATEX 5000 YL 360 ATEX 10000 YL 360 ATEX 20000
Amin, мм 300 335 395 520 654 825 1010
B, мм 17 22 30 38 45 68 85
C, мм 24 29 35 40 47 68 64
D, мм 133 156 182 220 220 220 303
E, мм 148 175 203 250 250 383 555
F, мм 139 157 183 204 204 204 250
G, мм 139 164 092 225 242 326 391
H, мм 206 242 283 335 352 436 501
I, мм 24 24 31 34 21 136
K, мм 61 70 83 95 95 95 396
L, мм 79 87 100 109 109 109 125
M, мм 110 125 156 178 285 401 471
N, мм 14 19 22 30 37 50 56
Характеристики
Грузоподъемность 500 кг
Количество ветвей цепи 1
Масса тали с цепью на 3 м высоты подъёма 9 кг
Прогон тяговой цепи для подъема груза на 1м 33 м
Размер цепи 5x15 мм
Ручное усилие при подъеме груза с макс. весом 21 кгс
