Крановая тележка HTP / HTG

Артикул: HTP / HTG
11269 руб.
В наличии на складе в Москве

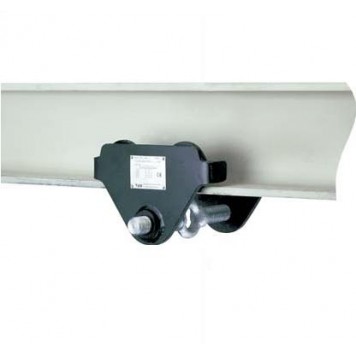

Крантележка серии HTP без привода (фото №1), перемещение каретки по балке производится за счет тянущего усилия за грузовую цепь тали. Рекомендуется перемещение каретки в неогруженном состоянии тали.

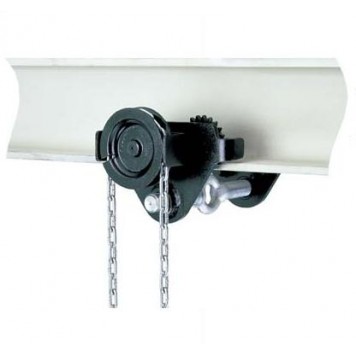

Крантележка с цепным приводом серии HTG (фото №2), перемещается каретки происходит благодаря механизму приводимому в действие отдельной цепью. Значительно увеличивает точность перемещения каретки, в том числе и при наличии груза на тали.

Крантележки служат для навешивания на них талей и для перемещения грузов вдоль монорельса. Ходовые ролики на закрытых подшипниках с постоянной смазкой обеспечивают легкий ход. Ролики расчитаны на макс. уклон полок несущего профиля 14%. Настройка на ширину балки вращением рым-винта. Конструкция крантележек располагает упорами, которые не допускают
опрокидывания и подстраховывают на случай ломки ролика.

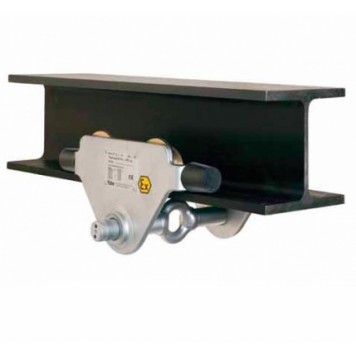

Данные крантележки так же выпускаются в антикорозийном (CR) и взрывозащищенном (ATEX) исполнении (фото №3).

Отличия от стандартных моделей:

• буферные амортизаторы
• ходовой стопор для фиксации на несущ. балке
(стояночная позиция, например при качке судна)
• приводная цепь из нержавеющей стали
• полностью оцинкованое исполнение; ролики из
бронзы

Параметры моделей



Модель Грузоподъемность, кг Типоразмер Ширина полки балки, мм Максимальная толщина полки, мм Минимальный радиус поворота, м Ручное усилие при номинальном грузе, даН Собственный вес, кг
 HTP   HTG*
 HTP/G  500  A B   50 - 220 160 - 300   25 40  0,9 3  8,0 10,6   9,7 12,6
 HTP/G  1000  A B   50 - 220 160 - 300   25 40  0,9 6  9.0 12.0   11,2 14,1
 HTP/G  2000  A B   66 - 220 160 - 300   25 40  1,15 7  16,0 19,3   18,0 21,3
 HTP/G  3000  A B   74 - 220 160 - 300   25 40  1,4 7  32,0 35,8   35,4 39,2
 HTP/G  5000  A B   90 - 220 180 - 300   25 40  1,8 9  48,0 52,2   51,8 56,0
 HTG  10000  B   125 - 310  40 1,8 14  -  104
 HTG  20000  B   125 - 310  40 5 29  -  230
