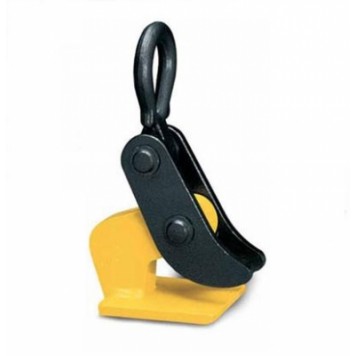

Захват горизонтальный модель TCH
Не пропустите СПЕЦПРЕДЛОЖЕНИЕ на данное оборудование!!!
Внимание! На сайте указана цена модели TCH 1,0 грузоподъемностью 1000 кг.
Стоимость захватов с другой грузоподъемностью можно узнать у наших менеджеров.
Подъемная конструкция на базе захватов Tigrip TCH имеет гибкие возможности, позволяющие собрать подъемный механизм именно под Ваши задачи.

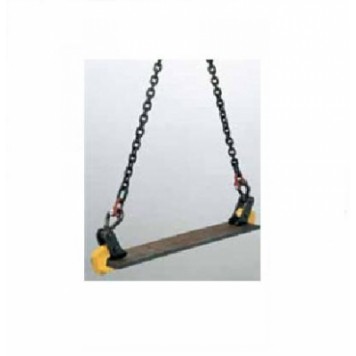

Подъемный механизм для горизонтального перемещения Tigrip TCH состоит из двух захватов на цепной 2х ветвевой стропе. Это особенно подходит как для перемещения одиночных листов с минимальной толшиной около 5 мм., так и для набора из нескольких листов.
Двух ветвевой вариант подъемной конструкции предназначается для работы с листами стандартного размера. При транспортировке листов повышенной длины/ширины рекомендуется использовать две подъемные конструкции и траверсу.
В стандартном исполнении механизм подходит для листов с шириной до 1500 мм. Подъемные конструкции с более длинными цепями для листов больших размеров доступны по запросу.
Грузоподъемность указана для пары подъемных захватов. Приобрести также можно и одиночные захваты.
Параметры моделей
| Модель | Номер EAN, две ветви 4025092* | Номер EAN, один захват 4025092* | Грузо - подъем - ность (кг) | Зев, (мм) | Собств. масса (кг) |
| TCH 1.0 | *551625 | *551212 | 1000 | 0 - 50 | 13.0 |
| TCH 2.0 | *551991 | *551168 | 2000 | 5--32 | 17,7 |
| TCH 4.0 | *551755 | *550895 | 4000 | 5--50 | 31.0 |
| TCH 6.0 | *553230 | *550888 | 6000 | 5--75 | 69.0 |
| TCH 8.0 | *553247 | *552097 | 8000 | 5--75 | 72.0 |
| TCH 10.0/1 | *553254 | *551465 | 10000 | 5 - 100 | 93.8 |
| TCH 10.0/2 | *552042 | *552738 | 10000 | 50 - 150 | 108.6 |
Грузоподъёмность приведена для двух захватов при угле между ветвями не более 90 градусов.

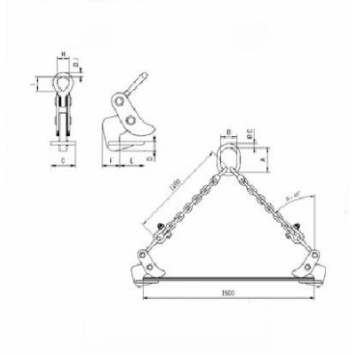

Размеры
| Модель | TCH 1.0 | TCH 2.0 | TCH 4.0 | TCH 6.0 | TCH 8.0 | TCH 10.0/1 | TCH 10.0/2 |
| A,мм | 135 | 160 | 180 | 200 | 260 | 300 | 300 |
| B,мм | 75 | 90 | 100 | 110 | 140 | 160 | 160 |
| Д-тр, C,мм | 18 | 22 | 26 | 32 | 36 | 40 | 40 |
| D,мм | 15 | 32 | 44 | 58 | 56 | 70 | 66 |
| E,мм | 82 | 83 | 114 | 172 | 170 | 216 | 218 |
| F,мм | 65 | 61 | 75 | 97 | 100 | 116 | 116 |
| G,мм | 100 | 100 | 99 | 129 | 128 | 149 | 150 |
| H,мм | 32 | 49 | 62 | 90 | 90 | 113 | 113 |
| I,мм | 44 | 72 | 89 | 127 | 130 | 113 | 113 |
| Д-др, J,мм | 13 | 19 | 26 | 36 | 37 | 50 | 50 |
