Подъемный механизм для горизонтального перемещения Tigrip TGF
Не пропустите СПЕЦПРЕДЛОЖЕНИЕ на данное оборудование!!!
Внимание! На сайте указана цена модели TGF 0,3/150 (одного захвата!!!) грузоподъемностью 350 кг.
Стоимость захватов с другой грузоподъемностью можно узнать у наших менеджеров.
Подъемный механизм, специально оптимизированный для подъема пакетов листов из нержавеющей стали, фанеры и тп.

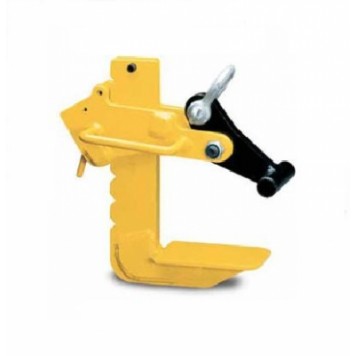

Подъемный механизм для горизонтального перемещения Tigrip TGF состоит из двух захватов на цепной 2х ветвевой стропе и наиболее подходит для перемещения пакета листов.
Для перемещения пакетов листов из нержавеющей стали, фанеры и тп. захваты могут быть снабжены протекторами. Благодаря растру обойма с эксцентриком захват легко фиксируется на корпусе под необходимую ширину зева. Возможна поставка исполнения с шириной зева до 400 мм.
Параметры моделей
| Модель | Номер EAN, две ветви 4025092* | Номер EAN, один захват 4025092* | Грузо - подъем - ность (кг) | Зев, Z (мм) | Собств. масса (кг) |
| TGF 0.3/150 | *553087 | *553216 | 350 | 0 - 150 | 21 |
| TGF 1.3/150 | *552745 | *552554 | 1300 | 0 - 150 | 23 |
| TGF 2.3/150 | *551731 | *551809 | 2300 | 0 - 150 | 33 |
| TGF 3.3/150 | *551342 | *550833 | 3300 | 0 - 150 | 39 |
| TGF 6.6/150 | *553117 | *551885 | 6650 | 0 - 150 | 65 |
| TGF 0.3/250 | *552882 | *553339 | 350 | 0 - 250 | 21 |
| TGF 0.6/250 | *553124 | *552387 | 650 | 0 - 250 | 22 |
| TGF 1.3/250 | *552608 | *553346 | 1300 | 0 - 250 | 23 |
| TGF 2.3/250 | *552363 | *552622 | 2300 | 0 - 250 | 33 |
| TGF 3.3/250 | *553131 | *551540 | 3300 | 0 - 250 | 39 |
| TGF 6.6/250 | *553148 | *551656 | 6650 | 0 - 250 | 87 |
Грузоподъёмность приведена для двух захватов при угле между ветвями не более 90 градусов.

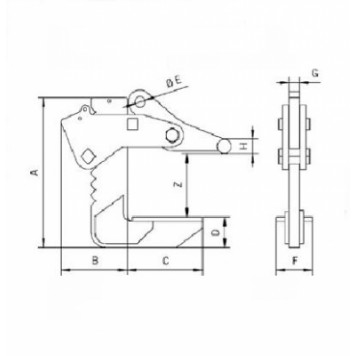

Размеры
| Модель | TGF 0.3/150 | TGF 0.6/150 | TGF 1.3/150 | TGF 2.3/150 | TGF 3.3/150 | TGF 6.6/150 |
| A,мм | 298 | 298 | 298 | 321 | 321 | 405 |
| B,мм | 122 | 122 | 122 | 130 | 130 | 185 |
| C,мм | 160 | 160 | 160 | 160 | 160 | 210 |
| D,мм | 41 | 41 | 41 | 50 | 50 | 82 |
| Д-тр, E,мм | 20 | 20 | 20 | 23 | 23 | 30 |
| F,мм | 80 | 80 | 80 | 80 | 80 | 100 |
| G,мм | 20 | 20 | 20 | 25 | 25 | 30 |
| Д-тр, H,мм | 25 | 25 | 25 | 25 | 25 | 40 |
| Модель | TGF 0.3/250 | TGF 0.6/250 | TGF 1.3/250 | TGF 2.3/250 | TGF 3.3/250 | TGF 6.6/150 |
| A,мм | 448 | 448 | 448 | 417 | 417 |
