Захват для материалов цилиндрической формы TRU
Внимание! На сайте указана цена модели TRU 0,1/150 грузоподъемностью 100 кг.
Стоимость захватов с другой грузоподъемностью можно узнать у наших менеджеров.
Надежный захват материалов цилиндрической формы диаметром до 600 мм.

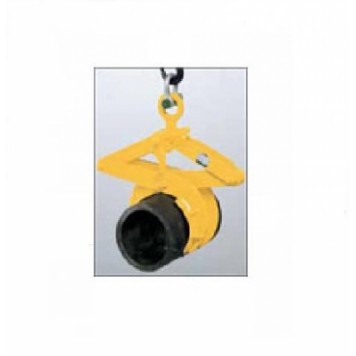

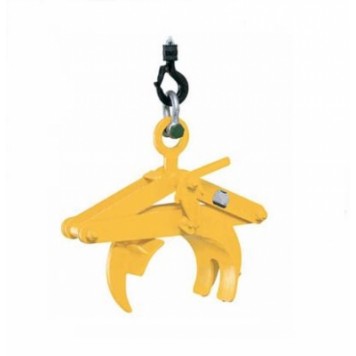

Этот захват ножничного действия используется для материалов цилиндрической формы. Он легко и надёжно захватывает трубы и другие материалы цилиндрической формы диаметром до 600 мм.
Для защиты поверхности восприимчивых грузов возможно применение специальных протекторов. Протектор также предотвращает выскальзывание из захвата груза со смещенным центром тяжести.
При использовании протекторов необходимо, чтобы поверхность груза была сухой и обезжиренной.
В стандартном исполнении захват модели TRU поставляется без протекторв.
Параметры моделей
| Модель | Номер EAN 4025092* | Номер EAN 4025092* с протектором | Грузо - подъем - ность (кг) | Зев, Z (мм) | Собств. масса (кг) |
| TRU 0.1/150 | *550918 | *551632 | 100 | 50 - 150 | 3,9 |
| TRU 0.5/200 | *550475 | *551151 | 500 | 35 - 200 | 13,6 |
| TRU 1.0/200 | *550949 | *552165 | 1000 | 35 - 200 | 13,6 |
| TRU 1.5/300 | *550505 | *550512 | 1500 | 80 - 300 | 27.0 |
| TRU 3.0/300 | *550758 | *550536 | 3000 | 80 - 300 | 49.0 |
| TRU 4.0/600 | *551526 | *550406 | 4000 | 200 - 600 | 204.0 |

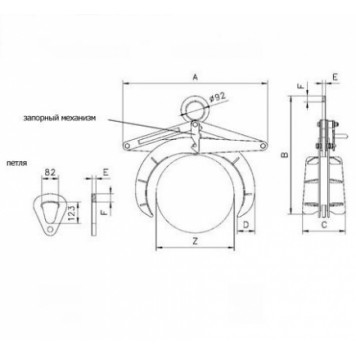

Размеры
| Модель | TRU 0.1/150 | TRU 0.5/200 | TRU 1.0/200 | TRU 1.5/300 | TRU 3.0/300 | TRU 4.0/600 |
| A,мм | 270 | 503 | 509 | 720 | 740 | 1420 |
| B, мин, мм | 292 | 417 | 437 | 520 | 582 | 930 |
| B, макс, мм | 458 | 723 | 745 | 937 | 960 | 1815 |
| C,мм | 97 | 150 | 178 | 204 | 220 | 318 |
| D,мм | 43 | 56 | 82 | 84 | 125 | 205 |
| E,мм | 8 | 15 | 15 | 20 | 20 | 30 |
| F,мм | 17 | 17 | 30 | 25 | 30 | 35 |
Петля для захватов с грузоподъемностью от 2000 кг. Запорный механизм блокирует захват в открытом состоянии.
