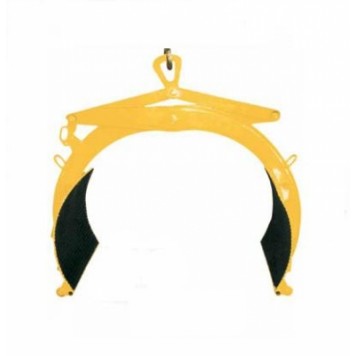

Захват для рулонов Tigrip TR (снят с производства)

Артикул: TR
214649 руб.
В наличии на складе в Германии

Товар снят с производства. Для подбора альтернативных вариантов обращайтесь к менеджеру.



Внимание! На сайте указана цена модели TR 0,2/550 грузоподъемностью 200 кг.

Стоимость захватов с другой грузоподъемностью можно узнать у наших менеджеров.



Благодаря достаточно широкому диаметру зева этот захват может применяться в широком диапазоне задач.

Захват TR поднимает и транспортирует рулоны из бумаги, тканей, листового металла, а также бочки в горизонтальном положении. Диаметр рабочего материала - до 1050 мм.

Для чувствительных поверхностей возможно исполнение с протекторами из твёрдой резины или бремзита.

Параметры моделей



Модель Номер EAN 4025092* Номер EAN 4025092* с протектором Грузо - подъем - ность (кг) Зев (мм) Собств. масса (кг)
TR 0.2/550 *553506 *552585 200 350 - 550 34
TR 0.2/650 *553513 *554978 200 450 - 650 41
TR 0.3/750 *553520 *554985 300 500 - 750 47
TR 0.5/750 *553537 *551700 500 500 - 750 47
TR 0.5/900 *553544 *552400 500 650 - 900 54
TR 0.75/1050 *552561 *554992 750 700 - 1050 56
TR 1.0/750 *553551 *555005 1000 500 - 750 55
TR 1.0/1050 *553568 *555012 1000 700 - 1050 71
TR 2.0/1050 *553575 *555029 2000 700 - 1050 135
TR 3.0/1050 *553582 *555036 3000 700 - 1050 154

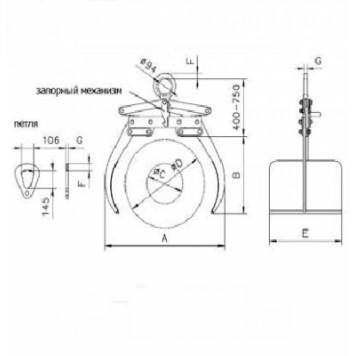

Размеры



Модель TR 0.2/550 TR 0.2/650 TR 0.3/750 TR 0.5/750 TR 0.5/900 TR 0.75/1050 TR 1.0/750 TR 1.0/1050 TR 2.0/1050 TR 3.0/1050
A,мм 800 900 1100 1100 1150 1300 1000 1350 1350 1350
B,мм 565 615 665 665 765 815 665 815 815 815
Д-тр, D,мм 550 650 750 750 900 1050 750 1050 1050 1050
E,мм 550 550 550 550 550 550 550 550 800 800
F,мм 35 35 35 35 35 35 35 35 45 45
G,мм 20 20 20 20 20 20 20 20 30 30
Д-тр, C,мм 350 450 500 500 650 700 500 700 700 700



 Петля для захватов с грузоподъемностью от 2000 кг.
Запорный механизм блокирует захват в открытом состоянии.
