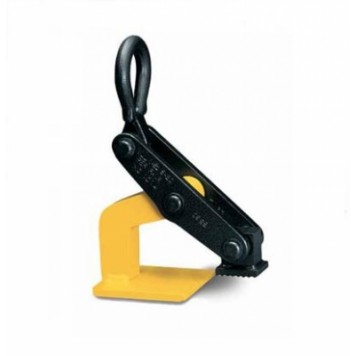

Захват-клемма Tigrip TWH

Артикул: TWH

35113 руб.

В наличии на складе в Германии

Описание

Внимание! На сайте указана цена модели TWH 30 грузоподъемностью 1500 кг.

Стоимость захватов с другой грузоподъемностью можно узнать у наших менеджеров.

Эта модель захватов для горизонтального перемещения непрогибающихся листов металла обычно применяется попарно и вместе с двух-ветвевой стропой.

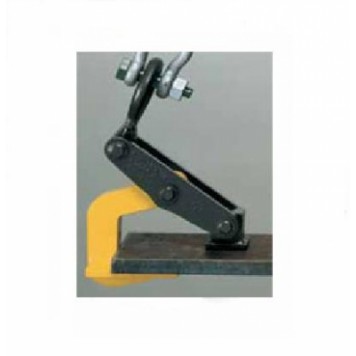

Захват-клемма модели TWH при использовании в паре пригоден для горизонтального перемещения листов или пакетов листов металла. Для тонких или сильно прогибающихся листов захват непригоден.

Обычно захват TWH используется совместно с двух-ветвевой стропой.

Дополнительные опции
Протекторы колодок

Параметры моделей

Модель	Номер EAN 4025092*	Грузо - подъем - ность (кг)	Зев, (мм)	Собств. масса (кг)
TWH 30 с роликами	*550529	1500	5--60	5.6
TWH 50 с роликами	*552441	2500	10--70	10.3
TWH 70 с роликами	*551380	3500	10--80	13.4
TWH 100 с роликами	*551618	5000	10--102	27.7
TWH 30 с пяткой	*555654	1500	5--60	5.7
TWH 50 с пяткой	*555651	2500	10--70	10.3
TWH 70 с пяткой	*555678	3500	10--80	13,5
TWH 100 с пяткой	*555685	5000	10--102	27,8

Грузоподъёмность приведена для двух захватов при угле между ветвями не более 90 градусов.

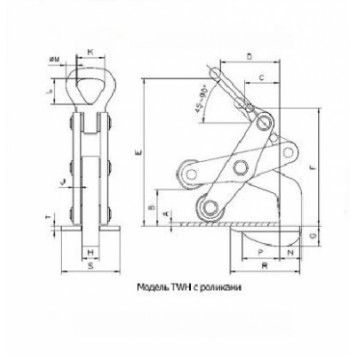

Размеры

Модель	TWH 30 с роликами	TWH 50 с роликами	TWH 70 с роликами	TWH 100 с роликами
A,мм	5	10	10	10
B,мм	60	70	80	102
C,мм	60	75	90	110
D,мм	105	130	162	170
E,мм	250	315	345	425
F,мм	200	275	292	345
G,мм	31	45	55	57
H,мм	30	30	30	45
J,мм	12	12	15	20
K,мм	50	64	64	89
L,мм	73	92	92	130
Д-тр, M,мм	18	25	25	35
N,мм	36	58	65	80
P,мм	65	77	105	120
R,мм	120	150	185	210
S,мм	100	100	100	120
T,мм	10	10	10	12

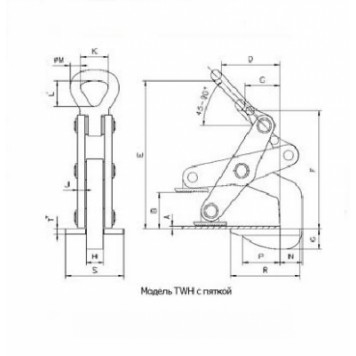

Модель	TWH 30 с пяткой	TWH 50 с пяткой	TWH 70 с пяткой	TWH 100 с пяткой
A,мм	5	10	10	10
B,мм	60	70	80	102
C,мм	60	75	90	110
D,мм	105	130	162	170
E,мм	250	315	345	425
F,мм	200	275	292
